Построение зеркальных инженерных систем

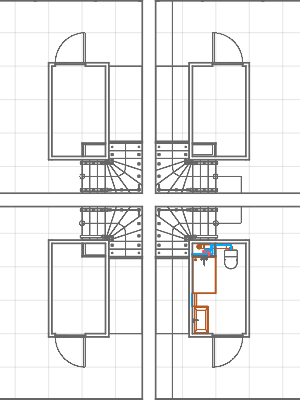

До создания систем водопровода и канализации в симметричных секциях таунхауса необходимо изменить положение дверей в санузлах, а также толщину короба:

Далее заменим точки трассировки Подкл. В1 и Подкл. Т3 на вершины трасс:

1. Выделите точку трассировки.
2. Подведите указатель мыши к точке вставки.
3. Выберите Заменить на вершину.

Затем создадим фильтр, с помощью которого будем выделять существующие коммуникации:

1. На Основной панели разверните меню Управление стилями и выберите команду Фильтры.

2. Чтобы создать новый фильтр:

1. В редакторе Фильтры создайте новый фильтр, нажав кнопку Новый фильтр .
2. Задайте имя нового фильтра – ВК.
3. В правой части окна задайте новое свойство, нажав кнопку Добавить группу.
1. В окне Добавление группы укажите следующие правила фильтрации:
• Тип объекта: Аксессуар трубопровода;
• Свойство: (первое из списка);
• Значение: любое значение.
2. Нажмите кнопку Добавить.
3. Нажмите ОК.
4. Аналогичным образом добавьте группы для типов объектов:
   • Деталь трубопровода,
   • Санитарно-техническое оборудование,
   • Оборудование,
   • Точка трассировки,
   • Трасса,
   • Труба.
5. Нажмите ОК.

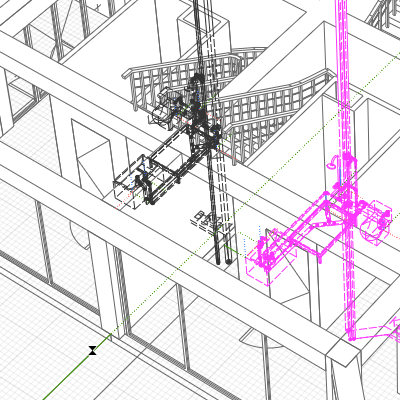

Создадим копию коммуникаций относительно оси 5:

1. На 3D-виде щёлкните правой кнопкой мыши по иконке уровня 2 этаж и выберите Изолировать, а затем Разместить рабочую плоскость.
2. На пустом месте вызовите контекстное меню и выберите команды Выделить - ВК.

3. На панели Команды выберите команду Зеркальная копия.
4. Для выбора оси симметрии укажите точки на оси 5


В санузле 2.31 необходимо отредактировать душевой поддон и трассы.

1. Выделите душевой поддон. Измените его параметры:


   	Расположение санитарно-технического оборудования относительно оси.	Внизу справа
   	Стиль санитарно-технического оборудования.	Поддон душевой левый
   	Угол прецессии.	90

2. Отредактируйте трассы за характерные точки и выполните команду Разместить детали на трассе.

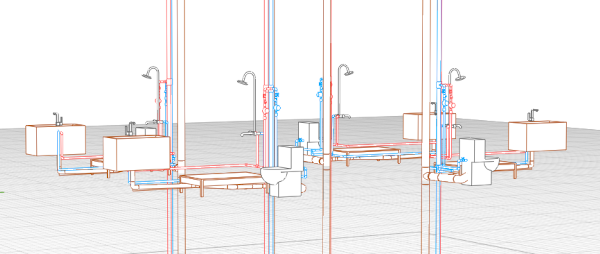

3. Чтобы проверить результат, изолируйте водопровод и канализацию с помощью фильтра ВК.

По аналогии создайте копии для санузлов 2.11 и 2.21 и отредактируйте их.
