Так как в архитектурной модели не были размечены помещения, перед началом проектирования инженерных сетей обозначим расположение санузлов на втором этаже.

Перейдем на план уровня.

1. Нажмите кнопку Открыть Обозреватель проекта, откройте уровень 2 этажа.
2. На панели Инструменты выберите Обозначения – Помещение.
3. Убедитесь что выбран способ построения Автоматически по точке.
4. Задайте следующие параметры:

	Номер помещения.	2.11
	Имя помещения.	Санузел
	Высота помещения.	3000

5. Щёлкните левой кнопкой мыши внутри помещения. Обозначьте санузлы, как показано на картинке.


Приступим к проектированию инженерных коммуникаций, для начала расставим сантехнические приборы (унитаз, умывальник, душевой поддон) и спроектируем стояк канализации. Стояк будет проходить через все этажи.

Перейдем на 2 этаж. Начнем построение с санузла 2.41. Разместим точки трассировки через которые будет проходить стояк.

1. На 3D виде щёлкните правой кнопкой мыши по иконке уровня 2 этаж и выберите Разместить рабочую плоскость, а затем Изолировать.
2. На панели Инструменты выберите Обозначения – Точка трассировки .
3. Задайте следующие параметры:

	Имя точки трассировки.	К1-1
	Уровень.	2 этаж
	Смещение по вертикали.	0

4. Щёлкните правой кнопкой мыши, выберите из контекстного меню Режим измерения – Кубический.
5. С помощью привязки к верхнему левому углу проема, разместите точку трассировки в проеме перекрытия на расстоянии 200 мм от стены слева и 100 мм от верхней стены.


6. Выберите инструмент Выбор объекта .
7. Скопируйте полученную точку трассировки, удерживая CTRL, и разместите её таким образом, чтобы она совпадала с предыдущей.


8. Далее выделите одну из точек трассировки и измените параметры следующим образом.

	Уровень.	1 этаж
	Смещение по вертикали.	-500

9. Выделите оставшуюся точку и измените параметры следующим образом.

	Уровень.	Мансарда
	Смещение по вертикали.	500

Перейдем к расстановке сантехнических приборов бытовой канализации.

1. На панели Инструменты выберите инструмент Санитарно-техническое оборудование .
2. Задайте следующие параметры:

	Расположение санитарно-технического оборудования относительно оси.	Внизу по центру
	Стиль санитарно-технического оборудования.	Унитаз компакт
	Уровень.	2 этаж

3. Разместите унитаз справа от короба, на расстоянии 400 мм от угла и 200 мм от стены.

Для размещения Душевого поддона и Умывальника создадим новые стили Санитарно-технического оборудования.

1. На панели Инструменты выберите инструмент Санитарно-техническое оборудование.
2. В выпадающем списке Стили санитарно-технического оборудования выберите Другой.
3. Нажмите кнопку Новый стиль санитарно-технического оборудования , задайте имя Поддон душевой правый.
4. В верхней части редактора, в выпадающем списке Категория санитарно-технического оборудования выберите Душевой поддон.
5. В окне Параметры укажите следующие значения:

Общие
	Материал	нет
Габаритные размеры
	Тип душевого поддона	Угловой
	Ширина душевого поддона	700
	Глубина душевого поддона	900
	Высота душевого поддона	100
	Высота ножек душевого поддона	250
Бытовая канализация
	Вид соединения	Раструбное
	Номинальный диаметр	50

6. Нажмите ОК.
7. Создайте еще один стиль с именем Поддон душевой левый со следующими параметрами:

Общие
	Материал	нет
Габаритные размеры
	Тип душевого поддона	Угловой
	Ширина душевого поддона	900
	Глубина душевого поддона	700
	Высота душевого поддона	100
	Высота ножек душевого поддона	250
Бытовая канализация
	Вид соединения	Раструбное
	Номинальный диаметр	50

8. Нажмите ОК.
9. Выберите инструмент Санитарно-техническое оборудование . Задайте следующие параметры:

	Расположение санитарно-технического оборудования относительно оси.	Внизу справа
	Стиль санитарно-технического оборудования.	Поддон душевой правый
	Уровень.	2 этаж

10. Разместите душевой поддон перед коробом, вплотную к стене.


11. Перед размещением умывальника с пьедесталом, задайте следующие параметры:

	Расположение санитарно-технического оборудования относительно оси.	Внизу по центру
	Стиль санитарно-технического оборудования.	Умывальник с пьедесталом
	Угол прецессии.	90
	Смещение по вертикали.	840

12. Разместите умывальник у стены как указано ниже на расстоянии 700 мм от угла помещения:

Чтобы расставить точки трассировки и сантехнические приборы в остальных санузлах в другой вкладке откроем трубопроводную систему:

1. Щёлкните правой кнопкой по любому сантехническому прибору.
2. В контекстном меню выберите Выделить в системе > Бытовая канализация.
3. На вкладке Бытовая канализация отобразятся плитки с названиями приборов.

Обратите внимание на то, что экран монитора можно разделить на несколько частей, закрепив на каждой из них отдельную вкладку.

Чтобы разместить сантехнические приборы в санузле 2.21:

1. Во вкладке Бытовая канализация выделите рамкой все элементы.
2. На панели Команды выберите Выделить в модели .
3. В 3D Виде с помощью колесика мыши и правой кнопки мыши разверните модель так, чтобы видеть ось C.
4. На панели Действия выберите команду Зеркальная копия и укажите точки симметрии на оси С.


Теперь разместим приборы в санузлах 2.11 и 2.31.

1. На вкладке Бытовая канализация снова выделите все элементы и выберите Выделить в модели.
2. В 3D Виде с помощью колесика мыши и правой кнопки мыши разверните модель так, чтобы видеть ось 5.
3. На панели Действия выберите команду Зеркальная копия и укажите точки симметрии на оси 5.

Переименуем точки трассировки:

1. Нажмите кнопку Открыть Обозреватель проекта, откройте уровень 1 этаж.
2. Задайте параметры уровня:

   	Смещение плоскости сечения.	0
   	Смещение плоскости глубины видимости.	-500

3. Выделите точки трассировки, в контекстном меню выберите команду Изолировать.
4. Измените имена точек трассировки, как указано на рисунке.

5. Аналогично переименуйте точки трассировки на уровне Мансарда.

Так как Зеркальная копия не применяется к несимметричным объектам, необходимо отредактировать сантехнические приборы.

1. На 3D виде щёлкните правой кнопкой мыши по иконке уровня 2 этаж и выберите Изолировать.
2. Выделите душевой поддон в санузле 2.21.
3. Измените параметры объекта:

   	Расположение санитарно-технического оборудования относительно оси.	Внизу справа
   	Стиль санитарно-технического оборудования.	Поддон душевой левый
   	Угол прецессии.	90

4. Затем выделите душевой поддон в санузле 2.31 и измените его параметры:

   	Расположение санитарно-технического оборудования относительно оси.	Внизу справа
   	Стиль санитарно-технического оборудования.	Поддон душевой левый
   	Угол прецессии.	270

   Теперь отсортируем объекты во вкладке Бытовая канализация:

   1. Выделите объекты в санузле 2.11.
   2. В контекстном меню выберите Выделить в системе – Бытовая канализация.
   3. Во вкладке Бытовая канализация перетащите выделенные объекты на свободное место и расположите их в удобном порядке.
   4. Найдите и расположите рядом объекты К1-1.
   5. Так же расставьте остальные объекты.

На этом шаге определим связи между сантехническими приборами, проложим трубы, расставим необходимые отводы и тройники.

Подключение приборов будем производить в порядке очередности, сначала подключим диктующие приборы.

Создание стояка канализации

1. На Основной панели разверните меню Управление стилями и выберите команду Параметры трубопроводных систем.
2. В списке слева выберите Бытовая канализация.
3. На вкладке Параметры задайте параметры как указано ниже.

Магистраль
	Высота прокладки трассы	100
	Смещение трассы	100
	Материал трубы	Полипропилен
	Вид соединения	Раструбное
Ответвление
	Высота прокладки трассы	70
	Смещение трассы	100
	Материал трубы	Полипропилен
	Вид соединения	Раструбное

4. На вкладке Стили труб отметьте только одно значение для магистралей и ответвлений - Труба - PP 110x2.2.
5. На вкладке Стили деталей трубопровода отметьте все доступные значения, для этого выберите Установить все в контекстном меню любого элемента списка.
6. Нажмите кнопку OK.
7. Перед созданием связи справа на панели Параметры задайте Стиль системы - К1 - Канализация бытовая.
8. На вкладке Бытовая канализация соедините расставленные ранее точки трассировки. Для этого щёлкните левой кнопкой мыши по точке на первой плитке К1-1, затем по точке на второй плитке К1-1.


9. На 3D виде отобразится построенный стояк канализации. При необходимости используйте команду Скрыть из контекстного меню чтобы убрать лишние объекты.

Подключение унитаза

1. На вкладке Бытовая канализация на панели Параметры задайте Уклон - 20‰.
2. Соедините плитку Унитаз компакт со связью между плитками К1-1.


3. Выберите полученный участок трассы и в панели Команды выберите команду Перевернуть , чтобы изменить направление построения трассы.


4. Результат отобразится на 3D виде.


5. Отредактируем трассу.
1. Для удобства редактирования скройте лишние объекты. Измените визуальный стиль Унитаза, Умывальника и Душевого поддона на Каркас с помощью контекстного меню.
2. Щёлкните правой кнопкой мыши по трубе, выберите Визуальный стиль – Каркас.
3. Щёлкните по трассе в середине трубы для отображения вершин.


4. Выделите вершину трассы, ближнюю к унитазу. Переместите её ближе к точке подключения унитаза чтобы получить уклон.


5. Зафиксируйте положение трассы щелчком левой кнопки мыши.
6. Осталось вставить отвод. На панели Инструменты выберите инструмент Деталь трубопровода.
7. В параметрах выберите Стиль детали трубопровода Отвод 87,5° PP 110.
8. Вставьте отвод на изломе труб. Если на отрезке трубы появился знак , то выделите его и удалите.

Подключение умывальника

1. Разверните меню Управление стилями – Трубопроводные системы и выберите команду Параметры трубопроводных систем.
2. В списке слева выберите Бытовая канализация.
3. На вкладке Параметры задайте следующие параметры:

Магистраль
	Высота прокладки трассы	100
	Смещение трассы	100
	Материал трубы	Полипропилен
	Вид соединения	Раструбное
Ответвление
	Высота прокладки трассы	70
	Смещение трассы	100
	Материал трубы	Полипропилен
	Вид соединения	Раструбное

4. На вкладке Стили труб отметьте только одно значение - Труба - PP 50x1.8, для магистралей и ответвлений.
5. На вкладке Стили деталей трубопровода отметьте все доступные значения.
6. Нажмите кнопку OK.
7. На вкладке Бытовая канализация на панели Параметры задайте Уклон - 30‰:
8. Соедините плитку Умывальник со связью, ведущей к плитке Унитаз и переверните трассу.


9. На 3D виде отобразится результат.


10. Щёлкните правой кнопкой мыши на трубе, выберите Визуальный стиль > Каркас в контекстном меню.
11. Выделите трассу внутри трубы.
12. Щёлкните по вершине в углу.

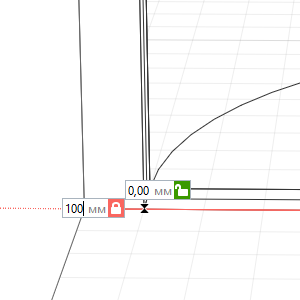

13. Задайте в динамических полях ввода расстояние по оси Y 800мм.


14. Щёлкните левой кнопкой мыши чтобы зафиксировать положение трубы.
15. Снова выделите трассу внутри трубы.
16. Переместите конец трубы так, чтобы она была врезана в трубу от унитаза.

17. В контекстном меню выберите Режим измерения > Цилиндрический.
18. Выделите трассу. Наведите указатель мыши на вершину и выберите Добавить вершину.
19. В динамических полях ввода задайте угол 225° и с помощью привязок отслеживания расположите точку так чтобы трубы с разными диаметрами были перпендикулярны друг другу.

Труба приняла законченный вид, осталось расставить детали, которые не были расставлены автоматически.

1. На панели Инструменты выберите инструмент Деталь трубопровода .
2. В параметрах выберите Стиль детали трубопровода Отвод 45° PP 50.

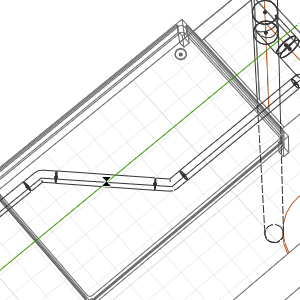

3. Вставьте отводы на изломах трубы в двух местах под душевым поддоном.


4. Затем, снова на панели Инструменты выберите инструмент Деталь трубопровода.
5. В Параметрах задайте Стиль детали трубопровода Тройник 87,5° PP 110x50x110.
6. Вставьте тройник в место соединения трубы умывальника и трубы от унитаза к стояку.


7. Удалите участок трубы, идущий от умывальника по пьедесталу.


8. Подключение умывальника завершено.

Подключение душевого поддона

Душевой поддон будет подключен к трубе, идущей от умывальника.

1. На Основной панели разверните меню Управление стилями – Трубопроводные системы и выберите команду Параметры трубопроводных систем.
2. В списке слева выберите Бытовая канализация.
3. На вкладке Параметры задайте параметры как указано ниже.

Магистраль
	Высота прокладки трассы	100
	Смещение трассы	100
	Материал трубы	Полипропилен
	Вид соединения	Раструбное
Ответвление
	Высота прокладки трассы	100
	Смещение трассы	0
	Материал трубы	Полипропилен
	Вид соединения	Раструбное

4. На вкладке Стили труб отметьте Труба - PP 50x1.8 для магистралей и ответвлений.
5. На вкладке Стили деталей трубопровода отметьте все доступные значения.
6. Нажмите кнопку OK.
7. На вкладке Бытовая канализация соедините плитку Поддон душевой со связью ведущей к плитке Умывальник и переверните трассу.

Отредактируем трассу, так как она построена некорректно.

1. Переместите вершину на конце трубы таким образом, чтобы она находилась на пересечении линий привязки.

2. Удалите лишние вершины, труба будет построена.
3. В контекстном меню выберите команду Разместить детали на трассе. В появившемся окне Параметры трубопроводных систем отключите отводы и нажмите OK.

Разводка канализационных труб в санузле 2.41 завершена. Аналогично проложите трассы в остальных санузлах.
