Перед началом работы над армированием колонн, создадим новые стили армирования колонн.

Чтобы создать новый стиль армирования:

1. На Основной панели разверните меню Управление стилями– Армирование и выберите команду Стили армирования.
2. В редакторе Стили армирования выберите в раскрывающемся списке Тип объекта – Колонна.
3. Затем нажмите кнопку Новый стиль армирования
4. Задайте имя нового стиля Армирование без выпусков.
5. В правой части окна задайте общие параметры армирования:

Защитный слой верхней грани	25
Защитный слой боковых граней	32
Защитный слой нижней грани	25
Способ армирования	Параметрический вязаный
Состав армирования	Все объекты



6.  Задайте параметры продольной арматуры каркаса:

Арматурный стержень	ø20 A400
Число стержней по ширине	2
Число стержней по глубине	2
Выпуск арматуры сверху	0



7. Задайте параметры поперечной арматуры каркаса:

Арматурный стержень	ø8 B500C
Шаг стержней	300
Размер зоны усиления	0
Шаг усиления	100



8. В левой части окна выделите Армирование без выпусков и нажмите Дублировать стиль армирования.
9. Задайте имя нового стиля Армирование с выпусками.
10. В правой части оставьте все параметры без изменений, кроме параметра продольной арматуры каркаса Выпуск арматуры сверху. Измените его значение на 700 мм.
11. Нажмите OK.

Затем назначим армирование колоннам:

1. Вернитесь обратно во вкладку 3D-вид.
2. Выберите колонны на 1 и 2 этажах с помощью команды контекстного меню Выделить > С одинаковой маркой.
3. На панели Параметры задайте Стиль армирования Армирование с выпусками.
4. Выделите одну из колонн на 3 этаже и вызовите в контекстном меню команду Выделить > Подобные на уровне.
5. На панели Параметры задайте Стиль армирования Армирование без выпусков.

Для просмотра армирования колонн, на Основной панели выберите Визуальный стиль – Каркас.

Параметрическое армирование балок

Назначим армирование балкам Б5:

1. Выберите на Основной панели Визуальный стиль – Монохромный.
2. В спецификации Балки выделите строку балок Б5. Вызовите контекстное меню и выберите команду Выделить в модели.
3. На панели Параметры выберите Стиль армирования Другой.
4. В появившемся окне нажмите Новый стиль армирования.
5. Задайте имя нового стиля Армирование с усилением.
6. В правой части окна задайте общие параметры армирования:

Защитный слой	40
Способ армирования	Параметрический вязаный
Состав армирования	Все объекты
Свободный конец арматуры	15



7.  Задайте параметры продольной нижней арматуры каркаса:

Арматурный стержень	ø20 A400
Положение продольного стержня	60
Число стержней	3



8. Задайте параметры продольной верхней арматуры каркаса:

Арматурный стержень	ø20 A400
Число стержней	2



9. Задайте параметры поперечной арматуры каркаса:

Арматурный стержень	ø8 B500C
Шаг стержней	300
Размер зоны усиления	600
Шаг усиления	100



10. Нажмите OK. Стиль армирования применился к балкам.

Для балок Б1, Б2, Б7 создайте и назначьте новый стиль Армирование без усиления любым известным способом. Все параметры Стиля армирования не отличаются от описанного выше, кроме параметра поперечной арматуры каркаса Размер зоны усиления. Измените его значение на 0.

Посмотрите армирование объектов в визуальном стиле Каркас.

Для балок Б3, Б6 и Б9 создайте и назначьте стиль армирования Армирование Б6 и Б9:

1. Общие параметры армирования:

Защитный слой	48
Способ армирования	Параметрический вязаный
Состав армирования	Все объекты
Свободный конец арматуры	15
Выпуски	В начале
Отгибы	В начале



2.  Задайте параметры продольной нижней арматуры каркаса:

Арматурный стержень	ø16 A400
Положение продольного стержня	30
Число стержней	3
Выпуск в начале	250



3. Задайте параметры продольной верхней арматуры каркаса:

Арматурный стержень	ø20 A400
Число стержней	3
Выпуск в начале	370
Отгиб в начале	100



4. Задайте параметры поперечной арматуры каркаса:

Стиль арматурного стержня	ø8 B500C
Шаг стержней	300
Размер зоны усиления	600
Шаг усиления	100

Для балок Б8 и Б11 создайте и назначьте стиль армирования Армирование Б8 и Б11:

1. Общие параметры армирования:

Защитный слой	20
Способ армирования	Параметрический вязаный
Состав армирования	Все объекты
Свободный конец арматуры	15
Выпуски	В начале
Отгибы	В начале



2.  Задайте параметры продольной нижней арматуры каркаса:

Арматурный стержень	ø16 A400
Положение продольного стержня	50
Число стержней	3
Выпуск в начале	280

3. Задайте параметры продольной верхней арматуры каркаса:

Арматурный стержень	ø20 A400
Число стержней	3
Выпуск в начале	370
Отгиб в начале	250



4. Задайте параметры поперечной арматуры каркаса:

Арматурный стержень	ø8 B500C
Шаг стержней	300
Размер зоны усиления	600
Шаг усиления	100

Для просмотра сопряжения балок Б9 и Б11:

1. Выделите балки.
2. В контекстном меню выберите команду Визуальный стиль > Каркас.

Армирование балок с помощью раскладки каркасов

Для армирования балки Б4 будем использовать готовые арматурные каркасы.

Чтобы создать каркас, который будет использоваться при армировании:

1. На Основной панели разверните меню Управление стилями – Армирование и выберите команду Арматурные изделия.
2. В редакторе Стили арматурных изделий выберите в раскрывающемся списке Тип объекта - Арматурный каркас.
3. Затем нажмите кнопку Новый стиль арматурного изделия.
4. Задайте имя стиля Каркас C-1.
5. В правой части окна задайте общие параметры арматурного изделия:

Марка	C-1
Тип каркаса	Пространственный
Способ армирования	Вязаный
Длина	4750
Ширина	336
Высота	338



6.  Задайте параметры продольной арматуры каркаса:

Угловой арматурный стержень	ø20 A400
Арматурный стержень	ø16 A400
Усиление	Есть
Арматурный стержень для усиления	ø16 A400
Количество стержней по ширине	3
Количество стержней по глубине	3
Свободный конец слева	25
Свободный конец справа	25



7. Задайте параметры поперечной арматуры каркаса:

Арматурный стержень	ø10 A400
Шаг стержней	300
Зона усиления	1200
Шаг усиления	100



8. Нажмите OK.

Создайте и назначьте стиль армирования Армирование Б4:

1. Общие параметры армирования:

Защитный слой	25
Способ армирования	Раскладка арматурных каркасов



2. Параметры Раскладки арматурных каркасов:

Арматурный каркас	Каркас C-1
Положение продольного стержня	50
Расстояние между каркасами	0
Нахлёст каркасов	-50

Переключитесь обратно в визуальный стиль Монохромный. Для создания армирования стен скопируем объект из другого проекта.

1. Откройте проект Objects.rnp.
2. Выделите стену и нажмите Копировать (Ctrl+C).
3. Вернитесь обратно в текущий проект.
4. Нажмите Вставить (Ctrl+V) и затем Esc.
5. На Основной панели разверните меню Управление стилями– Армирование и выберите команду Стили армирования.
6. Убедитесь, что в списке стилей армирования появился стиль Две сетки с выпусками и усилением.

Зададим армирование для стен Ст1 и Ст3:

1. Любым удобным способом выделите стены Ст1 и Ст3.
2. Выберите стиль армирования Другой....
3. Выберите стиль армирования Две сетки с выпусками и усилением и задайте новый параметры:

   Защитный слой
   Внутренний	20,00
   Наружный	20,00
   Слева	20,00
   Справа	20,00
   Сверху	20,00
   Снизу	20,00
   Для проёмов окон и дверей	25,00
   Продольная арматура
   Стиль арматурного стержня	ø20 A400
   Шаг	400,00
   Поперечная арматура
   Стиль арматурного стержня	ø20 A400
   Шаг	400,00
   Выпуски
   Использовать крюк для выпусков	Нет
   Выпуск вверх 1	300,00
   Выпуск вверх 2	300,00
   Выпуска из торца в начале	300,00
   С-образный хомут
   Стиль арматурного стержня	ø8 A400
   Длина ножки	15,00
   Шаг по горизонтали	2
   Шаг по вертикали	2
   Использовать шахматный порядок	Нет
   П-образный стержень
   Усиление торца для правой группы	Да
   Стиль арматурного стержня	ø8 A400
   Длина ножки	400,00
   Длина основания	100,00
   Шаг расстановки	300

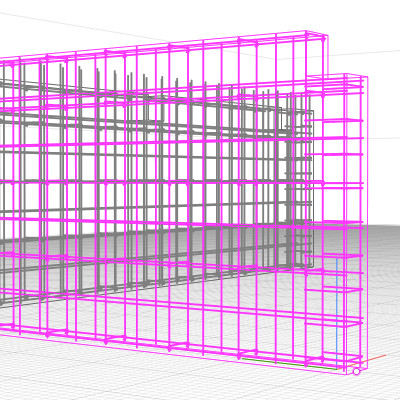

Для просмотра армирования переключитесь в визуальный стиль Каркас. Если на торцах стен оказались выпуски, выберите стены с неверным армированием и в контекстном меню выберите команду Перевернуть.

Для остальных несущих стен подберите или создайте подходящие стили армирования.

Для армирования перекрытия 1-го этажа создадим стиль армирования Армирование с П-образным усилением торцов. Чтобы задать стиль армирования:

1. Выделите перекрытие.
2. В панели Параметры выберите Другой.
3. Создайте новый стиль армирования Армирование с П-образным усилением торцов.
4. В правой части окна выберите шаблон стиля армирования Армирование перекрытия двойной сеткой с П-образным усилением торцов.
5. Задайте параметры стиля армирования:

   Общие
   Использовать усиление торцов	Да
   Использовать фиксаторы сетки	Да
   Защитный слой
   Верхняя грань	25
   Нижняя грань	25
   Боковые грани	50
   Продольная арматура
   Стиль продольного стержня	ø20 A400
   Шаг	400
   Поперечная арматура
   Стиль поперечного стержня	ø20 A400
   Шаг	400
   Усиление торцов
   Стиль стержня П-образного хомута	ø10 A400
   Длина левой ножки	200
   Длина правой ножки	200
   Шаг П-образных хомутов	300
   Радиус гибки, d	3
   Фиксаторы сетки
   Стиль стержня фиксаторов	ø8 A400
   Длина основания	300
   Длина ножки	100
   Вертикальный шаг	600
   Горизонтальный шаг	600
   Шахматный порядок	Да

Для армирования остальных перекрытий создайте стиль армирования Армирование перекрытия на основе шаблона Армирование перекрытия:

1. Общие параметры армирования:

Защитный слой	50
Способ армирования	Параметрическими сетками
Выпуски	Нет
Свободный конец арматуры	50
Состав армирования	Без вспомогательной арматуры



2. Параметры нижней и верхней арматурный сеток одинаковы:

Защитный слой	30
Продольный арматурный стержень	ø20 A400
Шаг продольных стержней	400
Поперечный арматурный стержень	ø20 A400
Шаг поперечных стержней	400

Назначьте стиль армирования Армирование перекрытия остальным перекрытиям.

Для усиления проёмов в перекрытиях необходимо создать стиль армирования проёмов:

1. Общие параметры армирования:

Защитный слой	40
Способ армирования	Параметрический вязаный
Длина выпусков	400
Состав армирования	Все объекты



2.  Параметры продольной арматуры каркаса:

Арматурный стержень	ø20 A400
Положение стержня	50
Шаг стержней	200



3. Параметры поперечной арматуры каркаса:

Арматурный стержень	ø8 B500C
Шаг стержней	300

Назначьте созданный стиль армирования проёмам для лестниц, работая в визуальном стиле Монохромный.

Для просмотра армирования переключитесь в визуальный стиль Каркас.
