Шаблон стиля армирования стены

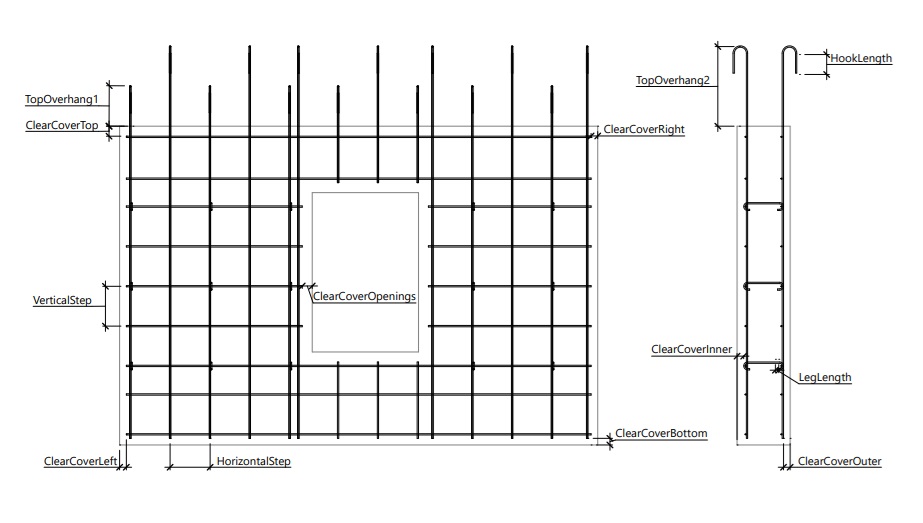

Разберём создание шаблона стиля армирования — Две арматурные сетки с выпусками.

Техническое задание

Перед созданием шаблона стиля рассмотрим техническое задание, по которому составим файл параметров в формате JSON и напишем скрипт на языке Lua.

Группа/Параметр	Описание	Тип параметра	Значение по умолчанию	Минимальное	Максимальное
ClearCover	Защитный слой
ClearCoverInner	Внутренний	Length	20	0	100
ClearCoverOuter	Наружный	Length	20	0	100
ClearCoverLeft	Слева	Length	20	0	100
ClearCoverRight	Справа	Length	20	0	100
ClearCoverTop	Сверху	Length	20	0	100
ClearCoverBottom	Снизу	Length	20	0	100
ClearCoverOpenings	Для окон и дверей	Length	25	0	100
LongitudinalRebar	Продольный стержень
RebarStyleId	Стиль	Id
Step	Шаг	Length	300	50	500
TransverseRebar	Поперечный стержень
RebarStyleId	Стиль	Id
Step	Шаг	Length	300	50	500
Overhang	Выпуски
UseHook	Использовать крюк	Boolean	true
TopOverhang1	Верхний выпуск 1	Length	300	0	1000
TopOverhang2	Верхний выпуск 2	Length	600	0	1000
HookLength	Длина крюка	Length	150	0	500
CShapedFixator	С-образный хомут
RebarStyleId	Стиль хомута	Id
LegLength	Длина ножки	Length	15	0	100
HorizontalStep	Шаг по горизонтали (ячейки)	Length	2	1	10
VerticalStep	Шаг по вертикали (ячейки)	Length	2	1	10
UseChessOrder	Шахматный порядок	Boolean	false

Описание параметров

По техническому заданию составляем файл параметров согласно структуре, описанной в разделе Шаблоны стилей армирования.

Результат смотрите в файле описания параметров.

Скрипт

Настройка отображения параметров в редакторе стилей армирования

Для управления параметрами стиля армирования используем SetStyleParameterStates(). В эту функцию передается экземпляр класса ParameterContainer(), с помощью которого скрываем или показываем параметр HookLength в зависимости от значения параметра UseHook.

function SetStyleParameterStates(parameters)
    local values = parameters:GetParameterValues()

    -- Показывать или скрывать HookLength в зависимости от значения UseHook.
    parameters:GetParameter("Overhang", "HookLength"):SetVisible(values.Overhang.UseHook)
end

Создание армирования

Сетка должна состоять из ряда продольных стержней и ряда поперечных стержней, для каждого из которых пользователь будет задавать стиль армирования и шаг. Создадим функцию, которую будем применять для рядов:

function rebarRowParameters(group)
    local rebarStyleId = group.RebarStyleId
    local layout = RebarRowEdgeProtectionLayout(group.Step)
    return RebarRowParameters(rebarStyleId, layout)
end

Поперечные стержни должны быть с выпусками наверх, с возможностью указания их длины и опцией использования крюка. Создадим функцию для указания правил выпусков с помощью конструктора RebarOverhangParameters:

function createOverhangRules(styleParameters, hookAngle)
    local overhangValues = {
        styleParameters.Overhang.TopOverhang1,
        styleParameters.Overhang.TopOverhang2
    }

    -- Если пользователь будет использовать крюк
    if styleParameters.Overhang.UseHook then
        local hook = RebarHookParameters(
            math.pi,
            styleParameters.Overhang.HookLength,
            hookAngle
        )
        local overhang = RebarOverhangParameters(overhangValues, hook)
        return {{ObjectSideSelector(WallSide.Top), overhang}}
    else
        -- Если пользователь не будет создавать крюк
        local overhang = RebarOverhangParameters(overhangValues)
        return {{ObjectSideSelector(WallSide.Top), overhang}}
    end
end

С помощью структуры DoubleReinforcingMeshParameters указываем параметры создания двух арматурных сеток:

function meshParameters(styleParameters)
    local longitudinalParams = rebarRowParameters(styleParameters.LongitudinalRebar)

    -- Передняя сетка (внутренняя, угол поворота крюка вокруг оси стержня 180°)
    local transFront = rebarRowParameters(styleParameters.TransverseRebar)
    transFront.OverhangRules = createOverhangRules(styleParameters, math.pi)

    -- Задняя сетка (наружная, угол поворота крюка вокруг оси стержня 0°)
    local transBack = rebarRowParameters(styleParameters.TransverseRebar)
    transBack.OverhangRules = createOverhangRules(styleParameters, 0)

    -- Сетки
    local frontMesh = ReinforcingMeshParameters(longitudinalParams, transFront)
    local backMesh = ReinforcingMeshParameters(longitudinalParams, transBack)

    -- C-образный хомут (длина = 1 для авто-подстройки)
    local cShaped = CShapedRebarParameters(
        styleParameters.CShapedFixator.RebarStyleId,
        1,
        styleParameters.CShapedFixator.LegLength
    )

    -- Раскладка фиксаторов арматуры сетки с указанием количества пройденных ячеек между элементами.
    local layout = ReinforcingMeshSupportsCellLayout(
        styleParameters.CShapedFixator.HorizontalStep,
        styleParameters.CShapedFixator.VerticalStep
    )

    -- Если шахматный порядок включен, то учитывается смещение рядов фиксаторов арматуры.
    if styleParameters.CShapedFixator.UseChessOrder then
        layout.Displacements = {1, 0}
    end

    -- Фиксаторы
    local supports = ReinforcingMeshSupportsParameters(cShaped, layout)

    -- Две сетки с фиксаторами
    local doubleMesh = DoubleReinforcingMeshParameters(frontMesh, backMesh)
    doubleMesh.Supports = supports

    return doubleMesh
end

С помощью функции CreateObjectReinforcement() создаём в объекте армирование с учетом защитных слоёв.

function CreateObjectReinforcement(object, styleParameters)
    -- Защитные слои
    local clearCoverRules = {
        {ObjectSideSelector(WallSide.Front), styleParameters.ClearCover.ClearCoverInner},
        {ObjectSideSelector(WallSide.Back), styleParameters.ClearCover.ClearCoverOuter},
        {ObjectSideSelector(WallSide.Left), styleParameters.ClearCover.ClearCoverLeft},
        {ObjectSideSelector(WallSide.Right), styleParameters.ClearCover.ClearCoverRight},
        {ObjectSideSelector(WallSide.Top), styleParameters.ClearCover.ClearCoverTop},
        {ObjectSideSelector(WallSide.Bottom), styleParameters.ClearCover.ClearCoverBottom},
        -- Защитные слои для окон и дверей
        {VoidingSelector(ModelObjectType.Window), styleParameters.ClearCover.ClearCoverOpenings},
        {VoidingSelector(ModelObjectType.Door), styleParameters.ClearCover.ClearCoverOpenings}
    }

    return CreateDoubleReinforcingMeshInBaseLayer(
        object,
        clearCoverRules,
        meshParameters(styleParameters)
    )
end

Полный пример шаблона стиля смотрите по ссылке.
